Токарные обрабатывающие центры MetalTec TC 70/2100

Основные характеристики

Ø обработки 550 мм
Расстояние между центрами
1050 мм
Мощность двигателя
22 кВт
Система ЧПУ
FANUC 0i TF PLUS (5)
Тип направляющих
Качения
Вес 4500 кг

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты обрабатываемых деталей:

Расстояние между центрами, мм	2100
Максимальный диаметр обработки над станиной, мм	Φ780
Максимальный диаметр обработки над суппортом, мм	Φ500
Ширина направляющих X/Z	55/55
Шарико-винтовые пары	5008 / 6312

Шпиндель:

Скорость вращения шпинделя	2000 об/мин.
Мощность мотора шпинделя	22 кВт
Торец шпинделя	А2-11
Отверстие шпинделя, мм	105
Ось С индексация	≤0.003°
Поворот на 30 градусов	0,15-0,2 сек.

Патрон:

Количество кулачков	3
Тип патрона	Гидравлический
Диаметр патрона	12 дюймов (300 мм)
Отверстие в патроне	92 мм

Инструментальная система:

Револьверная головка	Сервоприводная
Количество позиций инструмента	12
Оптимальное время смены позиции инструмента	0,55 сек.
Размер призматического инструмента	32х32 мм
Размер расточного инструмента	D.50 мм
Цанги приводного инструмента	ER32
Мощность приводного инструмента	5.5 - 7.5 кВт
Максимальная скорость вращения приводного инструмента BMT 65	5 000 об./мин.
Перемещение по оси X	350
Перемещение по оси Z	2000
Перемещение по оси Y (Ось Y устанавливается опционально)	± 75 мм

Перемещение по осям:

Ускоренное перемещение по осям X/Z	12 м/мин.
Мощность серводвигателей оси X/Y/Z	12 Nm
Точность позиционирования X/Z	≤X:0.008 Z:0.008
Точность повторного позиционирования X/Z	≤X:0.004 Z:0.004

Программируемая задняя бабка (гидравлическая):

Пиноль задней бабки	Гидравлическая
Диаметр	150 мм
Ход пиноли	150 мм
Конус пиноли	МТ5
Перемещение задней бабки	1900 мм

Система подачи СОЖ:

Можность насоса СОЖ	750 Вт
Производительность насоса СОЖ	4м³/ч.
Габаритные размеры оборудования в сборе	5800 × 2250 × 2500 мм
Вес станка	10100 кг

Точности:

Квалитет	IT 6
Округлость заготовки	0,0025 мм/ d75 мм
Постоянство диаметра обработки	0,010 мм/ d150 мм
Плоскостность заготовки	0,010 мм/ d200 мм
Шероховатость обрабатываемой детали	Ra 1.6 мкм (внешний диаметр)
Повторяемость оси С	≤0.003°

Описание

КОМПЛЕКТАЦИЯ

	TC 70/2100
Стружечный конвейер	+
Защита открытия двери	+
Пистолет обдува / пистолет обмыва СОЖ	+
Вращающийся центр	+
Гидравлическая программируемая пиноль задней бабки	+
Инструментальные блоки	+
Приводной блок BMT65 - 0° - 1 шт.	+
Приводной блок BMT65 - 90° - 1 шт.	+
Расточной блок BMT65 (для призматического резца)	+
Торцевой блок (для призматического резца)	+
Блок наружного точения (для призматического резца)	+
	по запросу ￥

Фото и видео

Видео

0:17

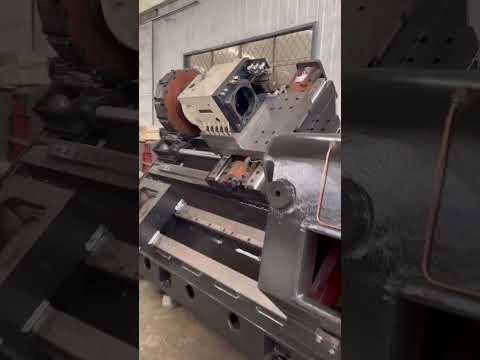

MetalTec TC 70
