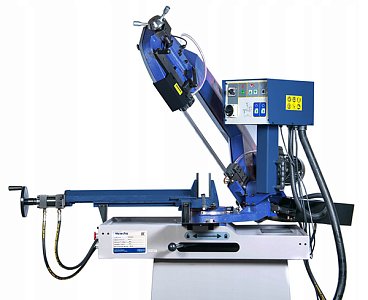

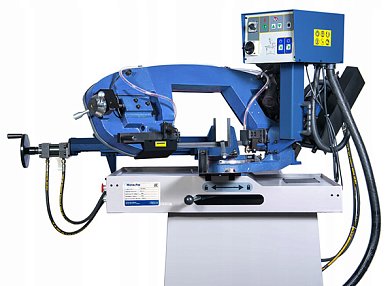

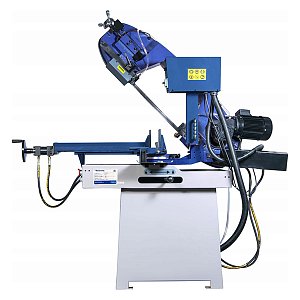

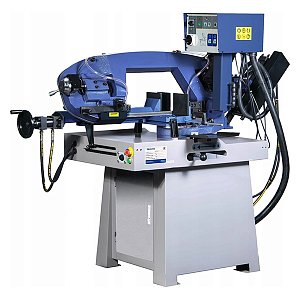

Полуавтоматический ленточнопильный станок для резки металла BS 250 SA
Основные характеристики
- Тип станка
Полуавтоматический
- Угол пиления
-45° / 45° / 60° / 90°
- Размер ленточного полотна
2680 x 27 x 0,9 мм
- Установленная мощность
1,5 кВт
- Вес 331 кг
- Характеристики
- Описание
- при распиле сортового проката при последующей токарной обработке;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
- Автоматическое опускание и подъем пильной рамы – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
- Фото и видео
- Доставка и Оплата
- Бесплатная доставка по СПб или ЛО, но не далее 30 км от КАД (бесплатная доставка осуществляется открытым транспортом без манипулятора, транспорт с манипулятором оплачивается отдельно).
- Бесплатный забор, для заточки и ремонта, а также последующая развозка после завершения работ, курьерская доставка после завершения работ.
- Наличными
- Безналичными
- Visa/MasterCard
- Отзывы 0
- Вопросы 0
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Мощность двигателя, кВт |
1,5 (380 В) |
|
Размеры пильного полотна, мм |
2680 x 27 x 0,9 |
|
Скорость резания, м/мин |
35 / 70 |
|
Угол разворота пильной рамы, ° |
- 45 (лево), - 60 (право) |
|
Сечение обрабатываемой детали при 90°, мм |
●250, ■ 245, ▅ 320 x 175 |
|
Сечение обрабатываемой детали при 45°, мм |
● 200, ■ 190 x 190, ▅ 200 x 175 |
|
Сечение обрабатываемой детали при 60°, мм |
● 125, ■ 125 x 125 |
|
Сечение обрабатываемой детали при – 45°, мм |
● 170, ■ 150 x 150, ▅ 140 x 180 |
Габаритные размеры:
| Длина, мм | 1770 |
|
Ширина, мм |
760 |
|
Высота, мм |
1625 |
|
Вес нетто, кг |
331 |
|
Вес брутто, кг |
394 |
НАЗНАЧЕНИЕ:
Полуавтоматический ленточнопильный станок MetalTec BS 250 SA - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Полуавтоматические ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:
ПРЕИМУЩЕСТВА ПОЛУАВТОМАТИЧЕСКОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРОФИЛЬ | СТАЛЬНОЙ ПРУТОК |
|
|
|
|
ДВУТАВРОВЫЕ БАЛКИ |
ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
ШВЕЛЛЕР |
|
|
|
Конструктивные особенности
 |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
 |
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
 |
НАДЕЖНЫЕ ГИДРАВЛИЧЕСКИЕ ТИСКИ
Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся гидравлической системой, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
 |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху. Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным. Пильная рама автоматически опускается и поднимается, делая процесс резки автоматизированным. |
 |
ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА
Тензометр для контроля натяжения ленточного полотна, позволяет точно осуществить натяжение, предотвратив от разрыва полотна. Благодаря этому, также увеличивается ресурс инструмента и повышается точность и стабильность пиления. |
 |
ТОЧНЫЙ УПОР С МЕТРИЧЕСКОЙ ЛИНЕЙКОЙ
Упор с метрической линейкой, позволяет производить точный распил и повторяемость размера отрезаемой заготовки. |
 |
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ
Двухточечная подача СОЖ, значительно повышает качество резки, а также способствует более эффективному отводу стружки из зоны резания, что препятствует преждевременному износу режущего полотна. |
КОМПЛЕКТАЦИЯ: Стандарт
|
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ |
+ |
|
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА |
+ |
|
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ |
+ |
|
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА |
+ |
|
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ |
+ |
|
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА – АВТОМАТИЧЕСКОЕ ОПУСКАНИЕ И ПОДЪЕМ |
+ |
|
ТЕНЗОМЕТР ДЛЯ КОНТРОЛЯ НАТЯЖЕНИЯ ЛЕНТОЧНОГО ПОЛОТНА |
+ |
|
ТОЧНЫЙ УПОР С МЕТРИЧЕСКОЙ ЛИНЕЙКОЙ |
+ |
|
ДВУХТОЧЕЧНАЯ ПОДАЧА СОЖ |
+ |
|
|
