Ручной ленточнопильный станок для резки металла BS 170 FH (380 V)

Основные характеристики

Тип станка
Ручной с гидроразгрузкой
Сечение обрабатываемой детали
Ø 170 / 210 x 140 мм
Угол поворота рамы
0 - 60°
Размер ленточного полотна
20 x 0,9 x 2105 мм
Установленная мощность
0,9 кВт
Вес 200 кг

147 401 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя, Вт	900 (380 V)
Размеры пильного полотна, мм	2105 x 20 x 0,9
Скорость резания, м/мин	80 / 40 (380 V) - 2 режима
Угол разворота пильной рамы, °	0°~ 60°
Режимы резания	ручной, гидроразгрузка
Высота стола, мм	970
Сечение обрабатываемой детали при – 90°, мм
●	170
■	140 х 140
▅	210 х 140
Сечение обрабатываемой детали при – 45°, мм
●	120
■	110 х 110
▅	130 х 110
Сечение обрабатываемой детали при – 60°, мм
●	70
■	60 х 60
▅	170 х 60

Габаритные размеры (рама):

Длина, мм	1260
Ширина, мм	540
Высота, мм	900

Габаритные размеры (тумба):

Длина, мм	750
Ширина, мм	560
Высота, мм	150
Вес нетто, кг	160
Вес брутто, кг	200

Описание

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки.
Превосходное качество резки.
Экономия материала при обработке, за счет малой ширины резки.
Возможность резки под разными углами – 0°~ 60°
Пакетная резка, и резка нескольких заготовок одновременно.
Возможность резки различных заготовок: труб, профилей и т.д.

Комплект поставки:

Станок в сборе
Тумба станка
Пильное полотно
Упор для серийной резки
Инструкция по эксплуатации

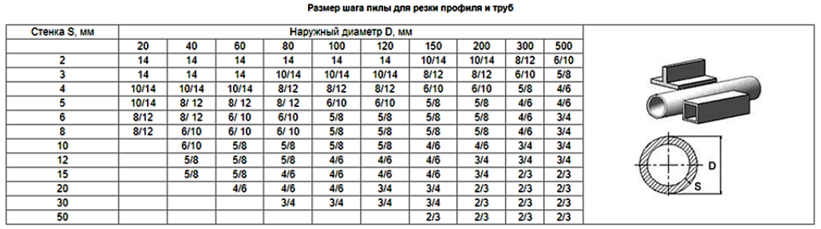

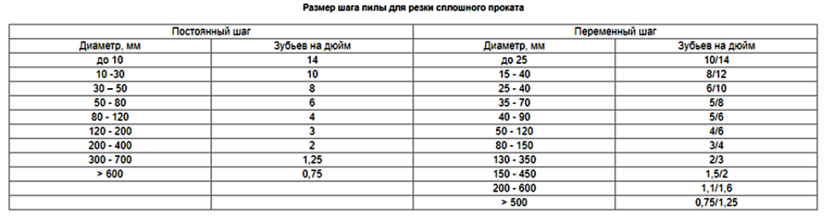

Справочная информация

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Гарантия 1 год

Конструктивные особенности

	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.
	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
	УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
	РЕГУЛИРУЕМЫЙ УПОР Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
	ПАНЕЛЬ УПРАВЛЕНИЯ Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.

Станки на заводе METALTEC

КОМПЛЕКТАЦИЯ: Стандарт

МОЩНЫЙ ДВИГАТЕЛЬ	+
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ	+
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ	+
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА	+
РЕГУЛИРУЕМЫЙ УПОР	+
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ	+
ПАНЕЛЬ УПРАВЛЕНИЯ	+

ТУМБА СТАНКА	+
ПИЛЬНОЕ ПОЛОТНО	+
УПОР ДЛЯ СЕРИЙНОЙ РЕЗКИ	+
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ	+
	12 100￥
