Ручной ленточнопильный станок для резки металла BS 220 FH

Основные характеристики

Тип станка
Ручной с гидроразгрузкой
Сечение обрабатываемой детали
Ø 220 / 150 x 150 мм
Угол поворота рамы 0 - 60°
Размер ленточного полотна
27 x 0,9 x 2450 мм
Установленная мощность
1,1 кВт
Вес 264 кг

182 441 руб.

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя, Вт	1100 / 590 (380 В)
Размеры пильного полотна, мм	2450 x 27 x 0,9
Скорость резания, м/мин	72 / 36 (380 В)
Угол разворота пильной рамы, °	0 ~ 45 (60)
Высота стола, мм	1045
Сечение обрабатываемой детали при – 90°, мм
●	220
■	150 х 150
▅	260 х 150
Сечение обрабатываемой детали при – 45°, мм
●	150
■	145 х 145
▅	150 х 145
Сечение обрабатываемой детали при – 60°, мм
●	90
■	85 х 85
▅	100 х 85

Габаритные размеры (рама):

Длина, мм	1450
Ширина, мм	570
Высота, мм	1040

Габаритные размеры (основание):

Длина, мм	830
Ширина, мм	780
Высота, мм	170
Вес нетто, кг	218
Вес брутто, кг	264

Описание

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 220 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

Комплект поставки:

Станок в сборе
Тумба станка
Пильное полотно
Упор для серийной резки
Инструкция по эксплуатации

СХЕМА ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ	МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ	МЕТАЛЛИЧЕСКИЙ ПРУТОК

ДВУТАВРОВЫЕ БАЛКИ	ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ	ШВЕЛЛЕР

Гарантия 1 год

Конструктивные особенности

	ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол до 60° осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
	РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

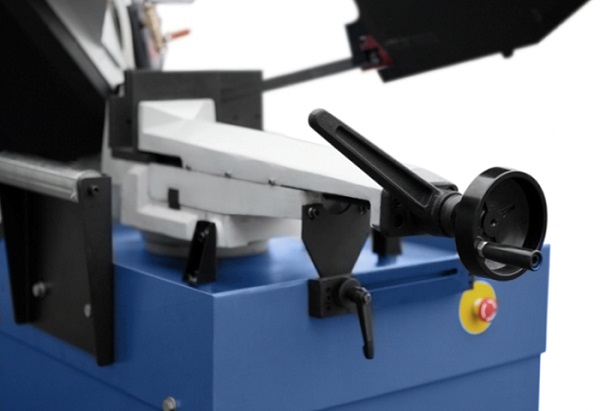

	НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
	ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
	СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
	УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
	БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.
	МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.

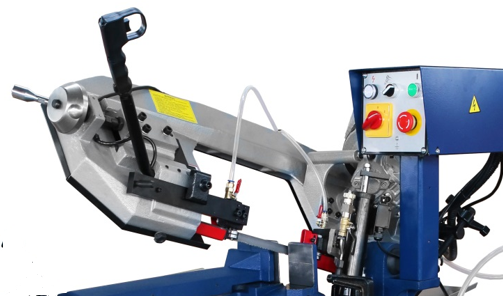

	РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
	ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
	УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
	РЕГУЛИРУЕМЫЙ УПОР Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
	ПАНЕЛЬ УПРАВЛЕНИЯ Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.

КОМПЛЕКТАЦИЯ: Стандарт

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ	+
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА	+
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ	+
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА	+
СИСТЕМА ГИДРОРАЗГРУЗКИ	+
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ	+
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА	+
