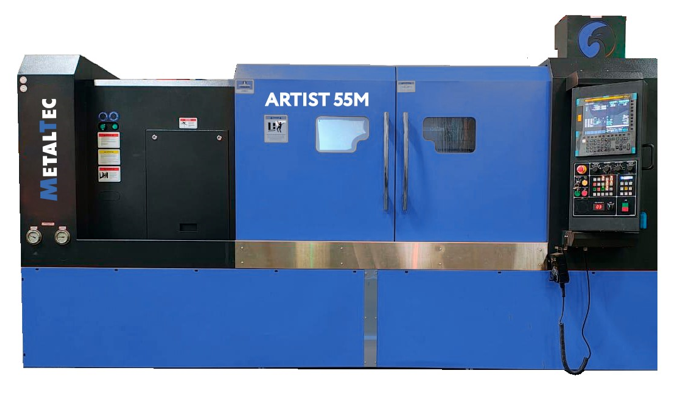

Токарный станок ЧПУ с наклонной станиной MetalTec ARTIST 55M

Основные характеристики

Ø обработки 560 мм
Расстояние между центрами
575 мм
Мощность двигателя
11 / 15 кВт
Система ЧПУ
FANUC Oi-TF Type3 + manual guide
Тип направляющих
Качения
Вес 3100 кг

Сервисное
обслуживание

Гарантия
1 год

Купить
в кредит

Купить
в лизинг

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты обрабатываемых деталей:

Система ЧПУ	FANUC Oi-TF Type3 + manual guide
Серводвигатели по осям Х / Z	FANUC
Макс. диаметр обработки над станиной, мм	560
Макс. диаметр обработки над суппортом, мм	280
Расстояние между центрами, мм	575
Макс. диаметр обработки, мм	350
Макс. длина обработки, мм	525

Шпиндель:

Максимальные обороты, об/мин.	4000
Отверстие шпинделя, мм	63
Максимальный диаметр обработки прутка, мм	50
Торец шпинделя	A2-8
Диаметр патрона, мм	250

Инструментальный резцедержатель:

Тип	12-ти позиционная револьверная голова Pragati DST-100
VDI-40-0°, шт.	1
VDI-40-0° -90°, шт.	2
Рабочий диапазон оборотов, об/мин.	4000-4500
Радиальный держатель инструмента	4 шт. 25х25
Держатель торцевого инструмента	3 шт. 25х25
Держатель расточных инструментов	2 шт. 40 мм

Задняя бабка

Тип привода пиноли	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT5

Двигатель:

Мощность двигателя, кВт	11/15
Насос СОЖ, ватт	300

Габаритные размеры в упаковке:

Тип станины	наклонная
Длина, мм	4300
Ширина, мм	2200
Высота, мм	2200
Вес нетто, кг	3100
Вес брутто, кг	3400

Описание

ОПИСАНИЕ

Токарный станок ЧПУ с наклонной станиной – ARTIST 55M предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка его надежность и точность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

ОБЛАСТЬ ПРИМЕНЕНИЯ

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОСОБЕННОСТИ

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения (Тайвань)
Гидравлический привод пиноли задней бабки
Проходное отверстие шпинделя 50 мм
Станина имеет индукционную закалку с твердостью > HRC55
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты FANUC

ПРЕИМУЩЕСТВА

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

КОМПЛЕКТАЦИЯ

Система управления, ЧПУ	FANUC Oi-TF Type3 + manual guide
Цельнолитая чугунная станина	+
Направляющие качения	+
Серводвигатели оси X/Z	FANUC
Маховик перемещения по осям	в комплекте
Патрон	гидравлический З-х кулачковый патрон
Инструментальная система	12 позиционная приводная револьверная голова
Подача СОЖ 300 Ватт	+
Автоматическая система смазки	+
LED освещение	+
Подача СОЖ	+
Стружечный конвейер	+
Измерение и привязка инструмента	+

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.
	ГИДРАВЛИЧЕСКИЙ ПАТРОН 250 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм

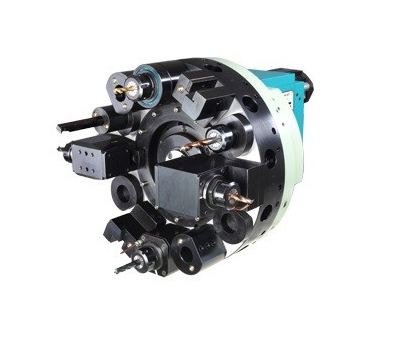

	12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Pragati DST-100 VDI 40 Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм

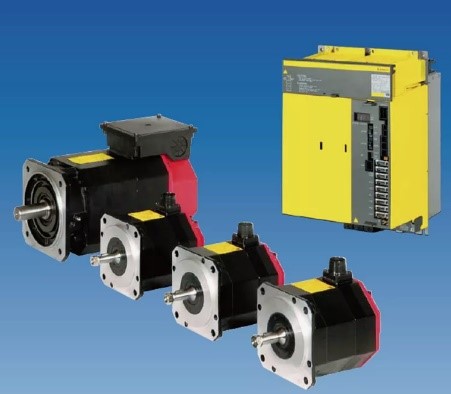

	ПРИВОДНАЯ СИСТЕМА FANUC Серводвигатели FANUC на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система задает новые стандарты в классе приводов станков.
	НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.
	НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой
	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.
	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция).

КОМПЛЕКТАЦИЯ

	ARTIST 55M
КАБИНЕТНОЕ ОГРАЖДЕНИЕ	+
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА	+
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ	+
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)	+
12-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Pragati DST-100 VDI 40	+
ГИДРАВЛИЧЕСКИЙ ПАТРОН 250 ММ	+
ЗАДНЯЯ МЕХАНИЧЕСКАЯ (УПОРНАЯ) БАБКА С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ ПИНОЛИ	+
11/15 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ	+
ПРИВОДНАЯ СИСТЕМА FANUC	+
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ	+
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА	+
	Цена
	720 000 ￥
